在如今的大數據時代，通過對數據的存儲、挖掘、分析，不僅使生活更便利，也提升了幸福感。其中，DDR SDRAM（Double Data Rate Synchronous Dynamic Random Access Memory）是指雙倍數據率同步動態隨機存取存儲器，一般簡稱DDR。發展至今，主要有DDR，DDR2，DDR3，DDR4，DDR5等版本。對于DDR SDRAM系統的電源供電，除了常規的VCC電源以外，要求有三組電源，分別為：VDDQ，VTT和VREF。其中，根據拓撲結構的不同，有的設計無需使用有源VTT（如控制器所帶較少數量DDR的情況下），而在一驅多的情況下，VTT要求拉灌電流能力較大，此時需要使用DDR終端穩壓器。為此，拓爾微推出一顆DDR終端穩壓器TMI62033，具有兼容DDR-DDR4的應用需求、具備3A的拉灌電流能力、更快的瞬態響應速度，能有效改善數據傳輸質量；同時內置PG及多種保護功能，保障輸出系統更穩定，適用工業控制FPGA、顯示屏（視頻轉換）等領域。

3A拉灌電流能力，更優的負載調整率，改善數據傳輸質量

通常一個控制器會(huì )下掛很多DDR顆粒，導致總線上的拉灌電流較大，因此需要能瞬間提供較大拉灌電流能力的VTT電源。TMI62033具備3A的拉灌電、流能力，負載調整率及電壓穩定性能力均優于競品，有效改善數據傳輸質量。如下實測對比：

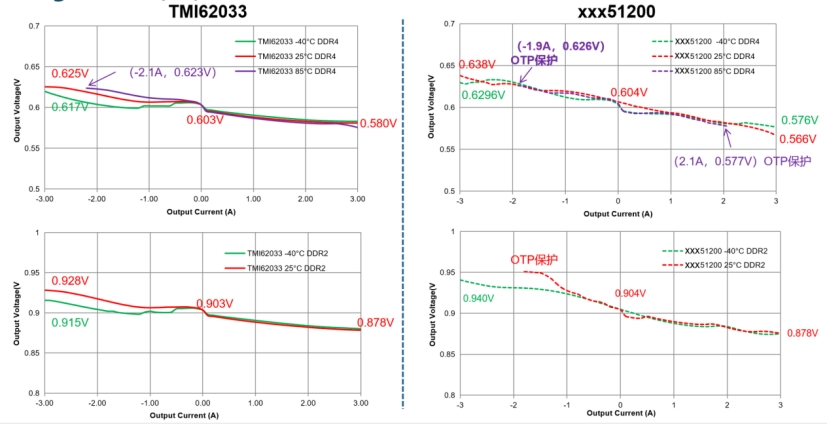

拉灌電流能力&負載調整率對比圖

相同外圍參數下，TMI62033在帶載±3A條件下，電壓變化可控制在±25mV以?xún)?。同條件下xxx51200在帶載±2A下，電壓變化達到±35mV以?xún)取?/span>

更快的瞬態響應速度，輸出更穩定

作為DDR終端穩壓器，其動態特性在數據傳輸過程中也是至關重要；TMI62033相對競品有著更快的的動態響應速度，實現更低的動態輸出紋波，輸出更加穩定。如下實測波形對比：

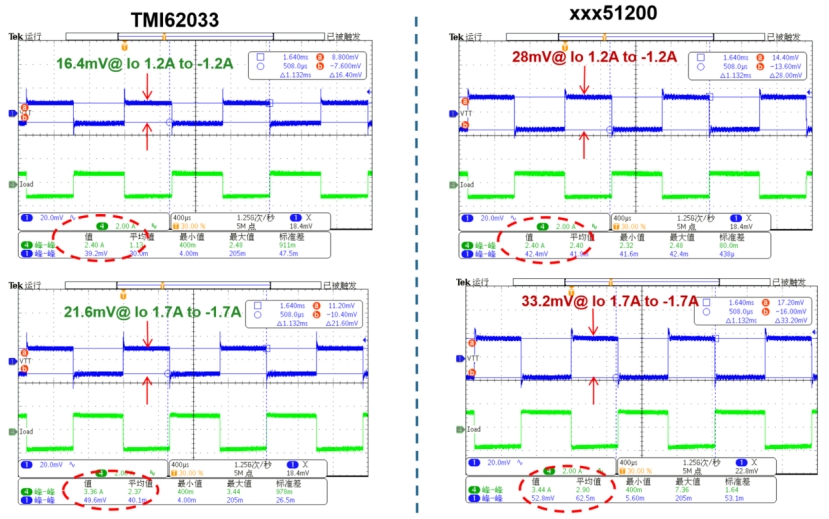

實測動態紋波

高兼容性、內置PG及多種保護功能

TMI62033 可支持的DDR SDRAM內存種類有 DDR、DDR2、 DDR3、LPDDR3、DDR3L、 DDR4和LPDDR4等的VTT供電應用；芯片內置PGOOD功能，反饋電源狀態給主控；同時內置多種保護功能，軟啟動、欠壓鎖定 (UVLO) 、過流限制 (OCL)、熱關斷保護等，進一步提升系統的安全可靠性。

典型應用原理圖

產品特點：

• 輸入電壓范圍：2.375V 至 3.5V

• VLDOIN 電壓范圍：1.1V 至 3.5V

• VREFIN, VREFOUT, VO電壓范圍：0.5V 至 1.8V

• 具有最大3A灌電流和拉電流終端穩壓器

• ±25mA 基準帶載能力 (REFOUT)

• 優化內部環路補償實現更小的動態紋波

• 用于監視輸出穩壓的 PGOOD

• 遠程檢測 (VOSNS)

• REFIN 允許直接或通過分壓電阻與VDDQ連接

• 內置軟啟動、欠壓鎖定 (UVLO) 、過流限制 (OCL)、熱關斷保護

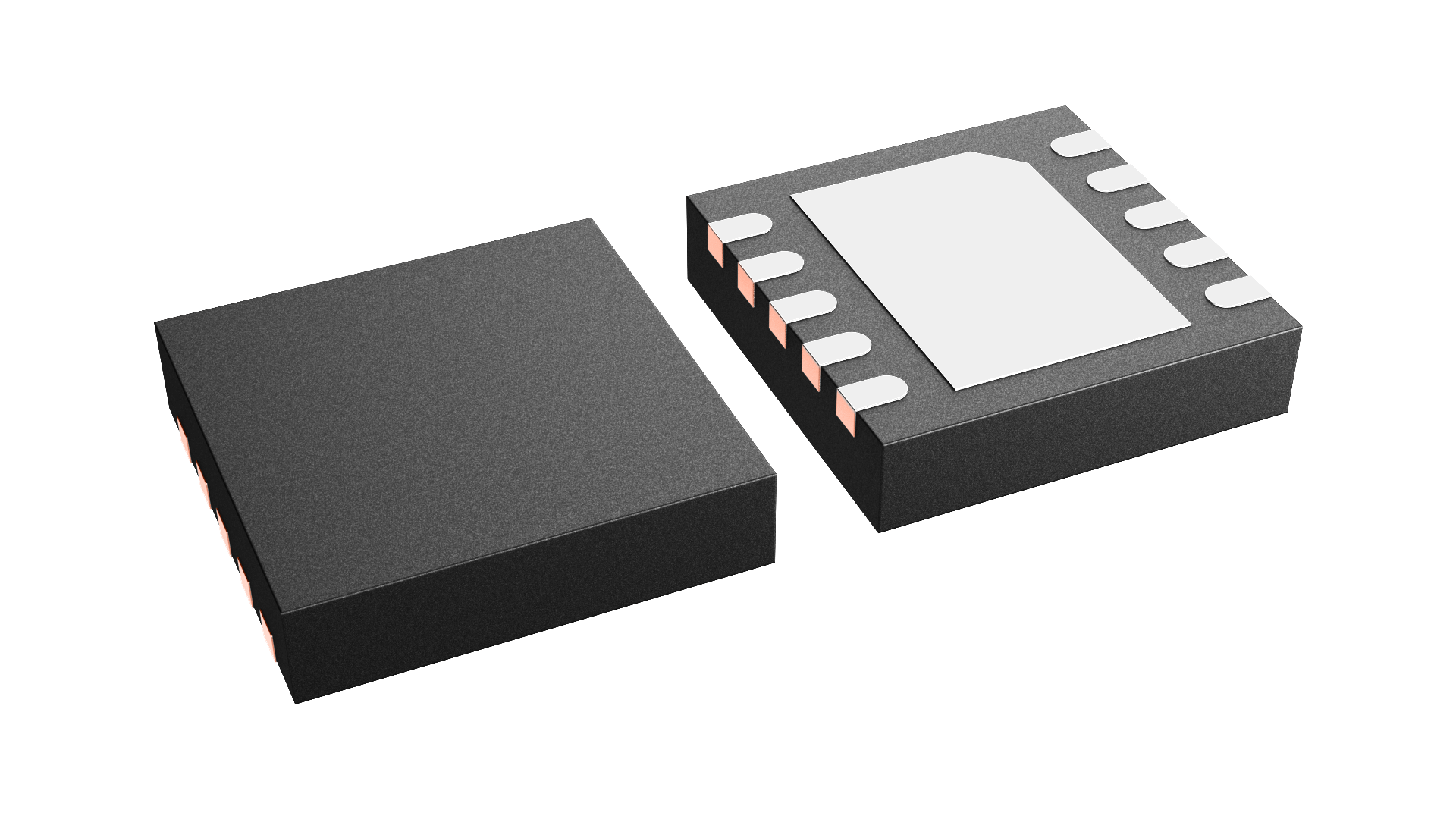

• DFN3x3-10 封裝

隨著數據的爆炸式增長，DDR供電系統也在不斷地更新?lián)Q代，為了提高能效，主電源電壓不斷降低，內存協議不斷的更新，拓爾微電子將在現有的技術上不斷突破自我，迅速推出更多能解決客戶痛點的系列化產品，加速技術和產品創(chuàng )新迭代，為產業提供可靠性助力，為行業生態的完善增加“芯”動力。
