TMI5302 0.5%超高調光精度、99%最大占空比的降壓LED驅動，新穎的斬波放大技術實現細膩絲滑的燈效滿足高速視覺捕捉

IPC（網絡(luò )攝像頭）是指具有監控攝像功能的產品，在智慧安防的產品圖譜中，IPC是重要角色，不論是應用于智能家居生態中的家用云臺，還是戶外偏工業類的大型槍球機。而對于實現監控功能的IPC來說，畫質是關鍵參數之一，除了鏡頭，光圈和圖像傳感器，補光燈也是影響畫質的重要器件，IPC上通常應用紅外燈和白光燈實現補光功能。

拓爾微TMI5302是一款0.5%超高調光精度、99%最大占空比的30V 2A降壓式LED驅動，支持0.5%-100%的寬亮度調光范圍，具有高效率、高線性度、高精度、保護功能齊全的特點，采用新穎的斬波放大技術實現細膩絲滑的燈效滿足高速視覺捕捉，特別是IPC應用；寬電壓輸入4-30V，單顆芯片可實現對于家端5V和行業應用12V兩種適配器等不同電壓輸入范圍的適配。同時也適用于面部識別LED驅動，舞臺燈光LED驅動，12V/24V 直流照明，醫用UV LED驅動等應用場景。

▲應用場景圖

PWM調光方式，支持最低0.5%的調光精度

TMI5302內置PWM調光專供功能引腳DIM Pin，支持PWM調光信號輸入，其PWM Duty范圍可在0.5%-100% 調節。為實現高精度調光，芯片設計采用集成斬波技術抵消運算放大器的失調電壓對輸出影響，同時在反饋環路中將反饋電壓進行放大預處理，實現了低占空比下的高調光精度。反饋基準電壓為FB=100mV，基準電壓滿足±3mV的電壓精度。在最小調光亮度條件下即反饋電壓為1mV時其基準精度公差亦能控制在±0.2mV以?xún)龋―uty（Min）1mV±20%）。

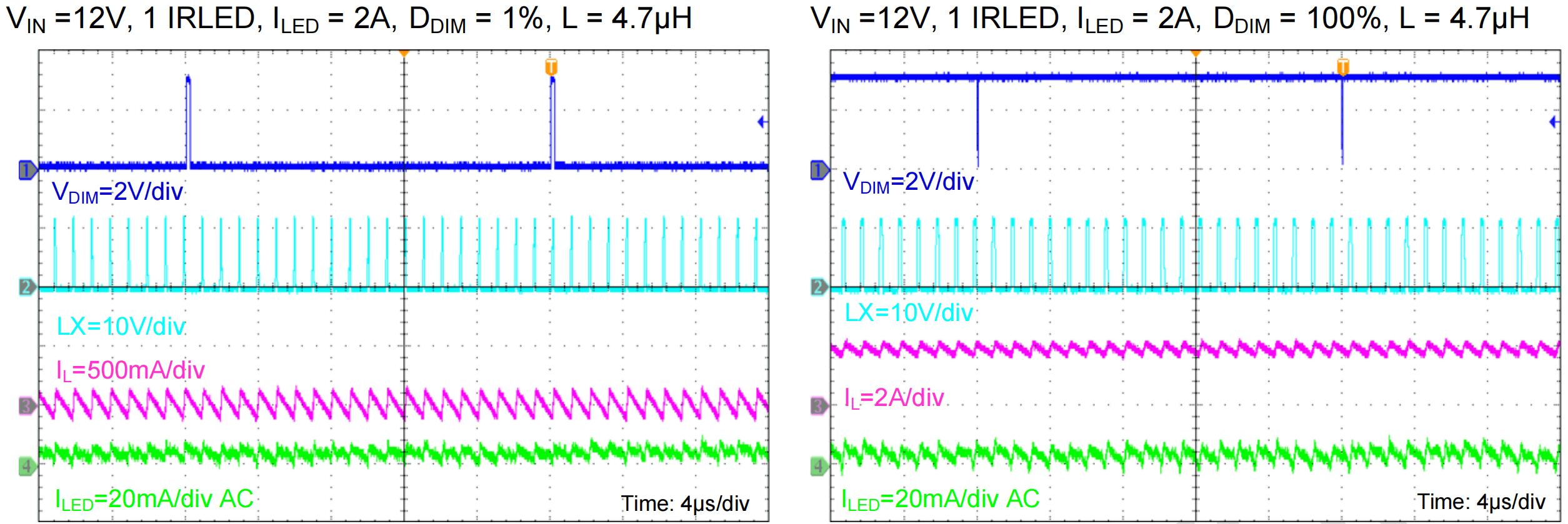

▲調光精度1%與100% 的工作波形圖

LED電流完整調制范圍內可實現全溫線性化，提供更高質量的調光效果，優于市面同類產品（全溫調光曲線如下圖）。

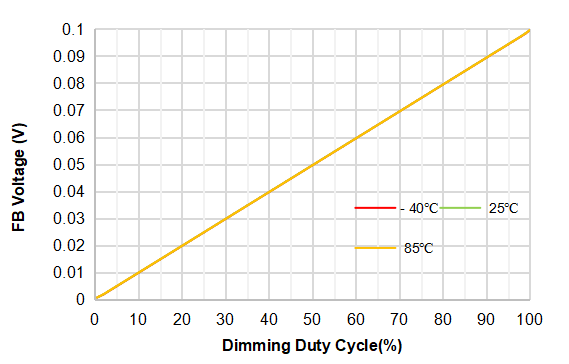

▲全溫下的調光曲線

最大占空比支持99% ，特別針對IPC 3串WLED應用

在常用12V輸入電源條件下，TMI5302輸出支持1~7串IR LED或 1~3串 White LED 負載。為實現99%的占空比，芯片設計補償斜率隨占空比動態變化的斜坡補償電路，實現最優補償效果，消除傳統方式大占空比對帶載能力的影響。TMI5302支持4-30V的寬電壓輸入范圍，片內集成ChargePump預穩壓電源為模擬模塊供電，降低芯片最低工作電壓，滿足輸入電壓低至4V下的正常工作。實現了單顆芯片對于家端5V和行業應用12V兩種適配器等不同電壓輸入范圍的匹配。并能實現較高的轉換效率，如12V輸入，三串 White LED應用時，轉換效率高達97%。另外芯片具有較低的工作電流低至0.4mA，能夠實現較小待機損耗；

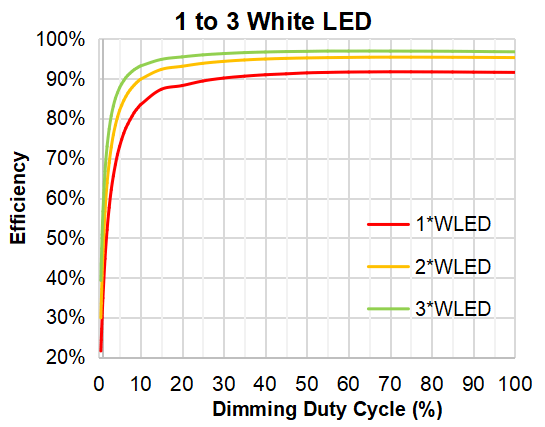

▲1～3*LED燈珠的效率曲線

在12V輸入單串WLED，1A LED驅動電流條件下，芯片溫升25℃。發熱小，效率高，能有效降低系統整體溫度。

芯片引腳耐壓均高達30V以上，并具有多重LED故障保護功能

TMI5302可支持4V-30V寬輸入電壓工作范圍，信號輸入信號DIM、FB管腳耐壓均大于35V，避免采用低耐壓設計的方案在實際應用中惡劣環境下可能引入的風險或損壞問題，能夠有效提升整機設計的可靠性，特別是與戶外場景或開闊地帶等相關場景下使用的監控設施。且在正常工作電壓范圍內沒有異常漏電流，無多余損耗電流，可以為客戶提供可靠、高效的LED調光驅動方案。

同時，TMI5302具有全面完善的保護功能，包括 LED 開路保護和短路保護、檢測電阻開路保護和短路保護以及過熱保護，可靠性更具優勢。

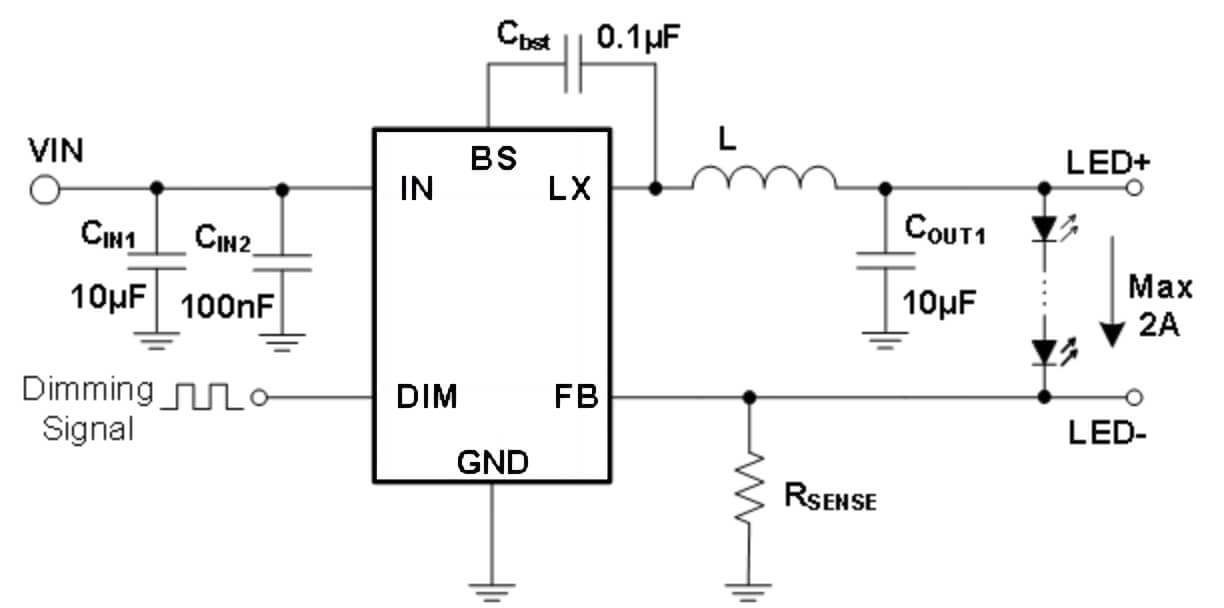

▲應用原理圖

調光過程電流平滑過渡 避免調光閃爍

TMI5302可實現LED調光過程中的電流平滑切換，當PWM DIM脈寬快速變化時，LED 電流變化平滑，可有效避免調光過程中LED異常熄滅或閃爍，實現線性調光效果。

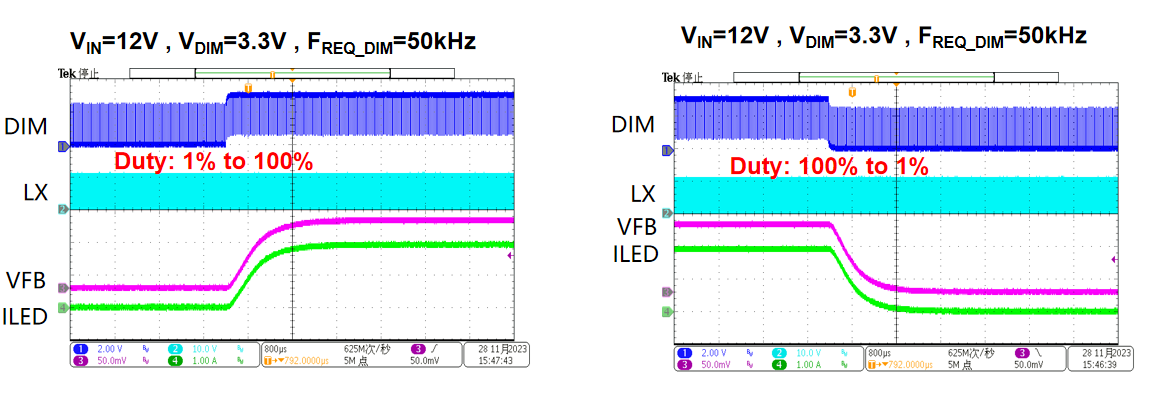

▲實測LED 電流變化波形

產品特點

·寬電壓輸入范圍：4V~30V

·LED支持2A持續輸出電流能力。

·芯片固定開關頻率：1MHz。

·100mV超低FB電壓，精度滿足: ±3mV。

·PWM DIM調光范圍支持0.5%-100% Duty。

·DIM在1% duty時，基準電壓1mV可達到±0.2mV精度。

·支持最大輸出電壓范圍 99% duty=Vled/Vin。

·所有PinOut引腳的耐壓皆支持高壓30V。

·內置多種故障保護功能：

--LED開路保護、

--LED短路保護、

--LED+和GND短路保護、

--采樣電阻開路保護、

--采樣電阻短路保護、

--過溫保護。

·SOT23-6封裝。

更寬的調光范圍以及高線性度的調光性能，能夠滿足IPC在各種亮度環境下的補光需求，實現每時每刻清晰監控。拓爾微致力于耕耘安防市場，有著針對安防行業的完整解決方案，且在密切關注行業動向，加大研發投入，為行業創(chuàng )新賦能。
