COT快速動態響應|大電流、高效率同步降壓轉換器STI8070X系列智能手機、平板等多領域適用

近年來，隨著科技的發展和通信水平的提高，智能手機已經成為人們工作生活中的重要工具。智能手機因為具有攜帶方便、操作簡單、功能強大等特點，深受消費者喜歡，極大的改變了人們的交流方式。智能手機擁有復雜的功能和應用環境，這對其性能提出了極大的挑戰。

在拓爾微推出電源管理芯片解決方案中，STI8070X系列同步降壓DCDC轉換器，具有快速動態響應、5A大電流、高效率等優點；具有I2C通訊總線使輸出更加精確可控，確保系統更加穩定可靠，適用于平板、智能盒子、手機，SOC core power供電等。

COT架構實現快速動態響應

STI8070X系列芯片采用恒定導通時間控制架構，內部補償環路設計，外圍電路簡化，節省PCB面積；跟傳統的固定頻率控制方式相比，能夠實現超低紋波及具有超快的動態響應速度，優于市面同類產品，有利于提高整個電源架構的穩定性。

如下實測對比數據：

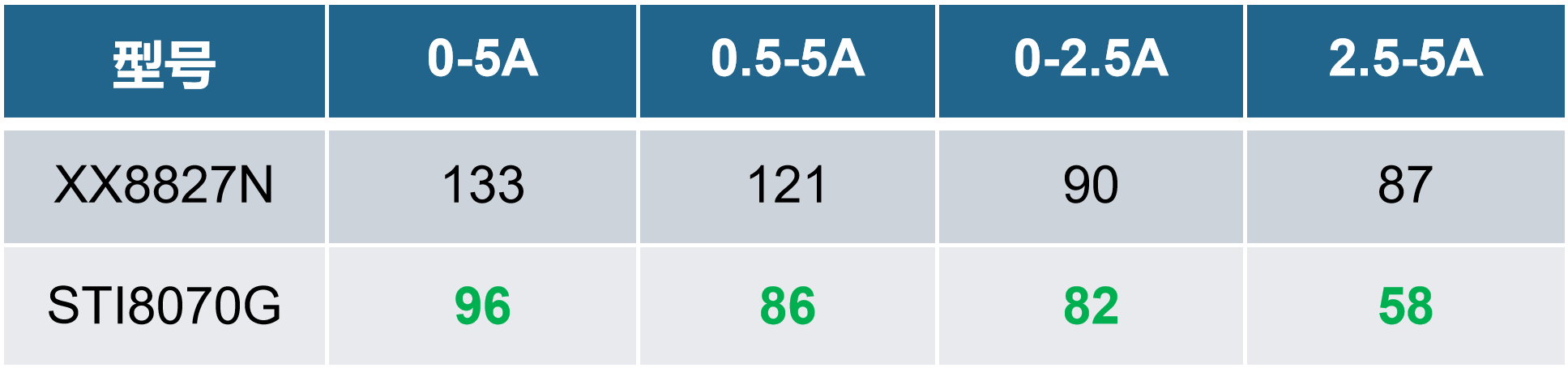

STI8070X對比競品實測動態紋波

I2C通訊，輸出更加精確可控

STI8070X系列采用I2C通訊，輸出電壓可步進式精確調控，低至10mV/step，可精確匹配core Power的電壓需求。STI8070X全系列幾乎涵蓋市面同類產品的電壓范圍和調節幅度，STI8070全系列產品具有不同I2C地址與不同的規格，已與市面主流方案的SOC完成匹配。

大電流、高效率提升系統性能

STI8070X工作電壓范圍2.7-5.5V，全系列具備5A大電流持續輸出能力，適用于平板、智能盒子、手機SOC供電，core power供電等。

STI8070X具有PFM/FPWM兩種工作模式，其通過IIC可進行模式配置。在PFM模式下運行可實現輕載高效，在輸入范圍內可以實現良好的效率，優于市面同類產品，能有效降低和控制系統整體的溫度。如下實測效率曲線：

.具備多種保護功能，提升系統安全可靠性

STI8070系列還具備完善的保護功能，輸入過壓保護、過溫保護、浪涌電流限制和軟啟動、過流保護、短路保護等；同時高精度的可編程調節輸出電壓，進一步提升系統的安全可靠性。

STI8070X 典型應用電路

產品特點：

•  輸入電壓：2.7V ~ 5.5V

• 輸出電流：5A

• 工作頻率：2.1MHz

• 支持0.25μH電感

• 輸出電壓在0.6V~1.5V可編程調節

• 輕載高效模式

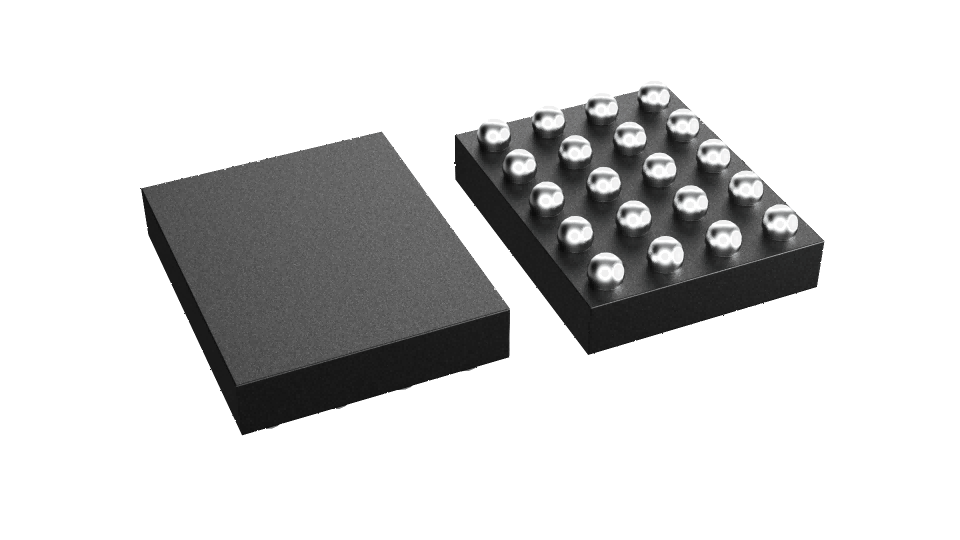

• 封裝：WLCSP-20

我國擁有全球最大的智能手機市場，且市場需求旺盛，智能手機也朝著更加智能化，集成度更高的方向發展，這對芯片技術要求有著更高的標準，拓爾微電子會(huì )堅持創(chuàng )新技術、持續投入研發，提供更多芯片解決方案，給客戶更優質的選擇，助力各行業快速發展。
