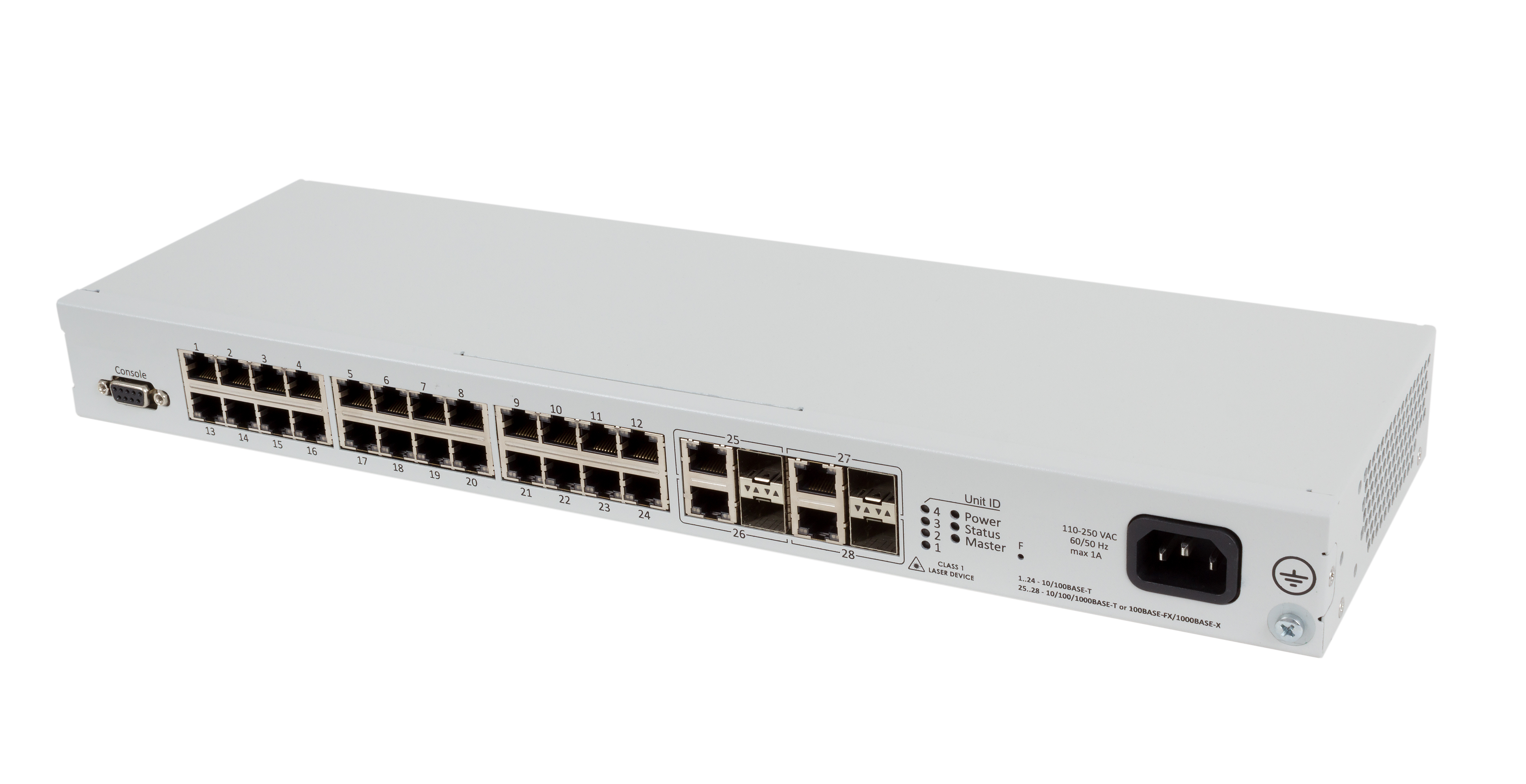

隨著網絡(luò )中IP電話、網絡(luò )視頻監控以及無線以太網設備的日益廣泛，通過以太網本身提供電力支持的要求也越來越迫切。多數情況下，終端設備需要直流供電，而終端設備通常安裝在距離地面比較高的天花板或室外，附近很難有合適的電源插座，即使有插座，終端設備需要的交直流轉換器也難有位置安置。另外，在很多大型的局域網應用中，管理員同時需要管理多個終端設備，這些設備需要統一的供電和統一的管理，由于供電位置的限制，給供電管理帶來極大的不便，以太網供電PoE則正好解決了這個問題。
在PSE技術剛剛興起的時期，市場上主要是一些單端口或雙端口的PSE芯片。這些芯片雖然在一定程度上滿足了市場的需求，但隨著應用的深入，其端口數量少、性能不穩定等問題逐漸暴露出來。
為此，拓爾推出af/at標準的8端口PSE控制器TMI7608R/S系列，全自動模式下100%通過sifos測試，全系列產品通過CB認證。集成多個功能模塊如內置采樣電阻和MOS、LED串口指示、3.3V內供和外供可選、EEPROM初始化配置、單電阻設置總功率、24V/48V自適應、標準I2C協議通信，高精度實時端口電壓電流檢測上報等。同時內置欠壓，短路，過流，過溫多種保護功能，保障輸出系統更穩定。適用于工業交換機、AC+AP、NVR、FTTR的POF等領域。

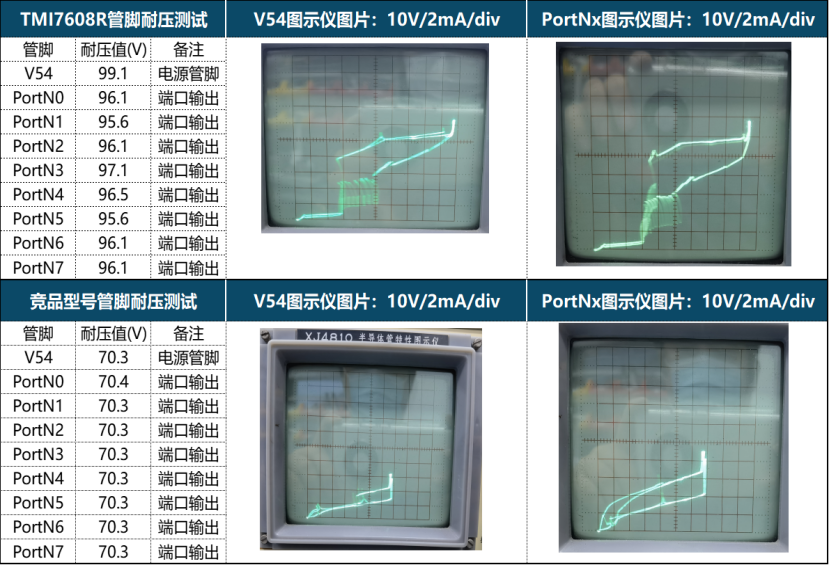

PSE輸入電壓為44V-57V，電路在遭受雷擊、接通/斷開感性負載或大型負載時產生的超出正常工作電壓的過電壓。PSE耐壓越高，抗浪涌能力就越高。TMI7608R/S具備90V的耐壓能力，優于競品，如下數據對比：
▲端口耐壓對比圖
市面上有一種24V非標的PoE，使用24V適配器供電，這種非標的PoE無OVP、OTP保護功能，具有較大的安全隱患，容易燒毀設備。TMI7608R/S集成24V_EN功能，可支持24V/48V電源供電。24V_EN功能使得芯片可以支持24V供電，通過讀取芯片電源電壓可以在強制供電和標準POE供電之間進行切換。在檢測到電源電壓為24V時，強制輸出，在檢測到電源電壓為48V時，采取標準POE的供電流程。
市面上PD設備種類繁多，標準的PD設備，非標的PD設備都需要PSE設備能夠正常對其供電，并能夠實現正常的過流，欠壓，短路等的保護功能。這就要求PSE芯片有更強的兼容能力。TMI7608R/S在全自動模式下就可以通過100% sifos，且無info項，無需軟件參與，具有更高的兼容性。再輔以高容值檢測及靈活的寄存器配置，可以對接市面上的標準和非標準的PD。

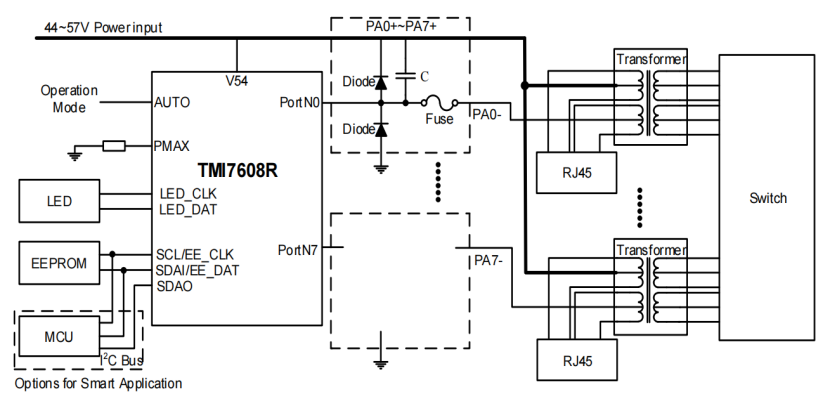

TMI7608R/S內部集成了采樣電阻和MOS且支持多種工作模式，如全自動/半自動/手動模式、EEPROM初始化配置、I2C通訊設置，適用于不同應用場景；通過對地的Pmax電阻就可以設置8個端口的總功率，再通過內嵌的功率管理策略，無需軟件參與就可實現功率管理，控制簡單化。
·單路直流電源電壓輸入(44V ~ 57V)
·全系列產品通過CB認證
·單顆芯片支持8端口，每端口最大輸出功率高達30W，非標應用可以達到50W
·功率管內置, 采樣電阻內置
·24V/48V自適應
·9bit ADC精度控制
·內置LED串口控制器
·內供3.3V和外供3.3V可選擇
·I2C通訊，可以接MCU或者接EEPROM，支持通過管腳電阻進行總功率控制
·工作環境溫度范圍:-40℃~+85℃
·內置欠壓鎖定 (UVLO) 、過流限制 (OCL)、短路、熱關斷保護

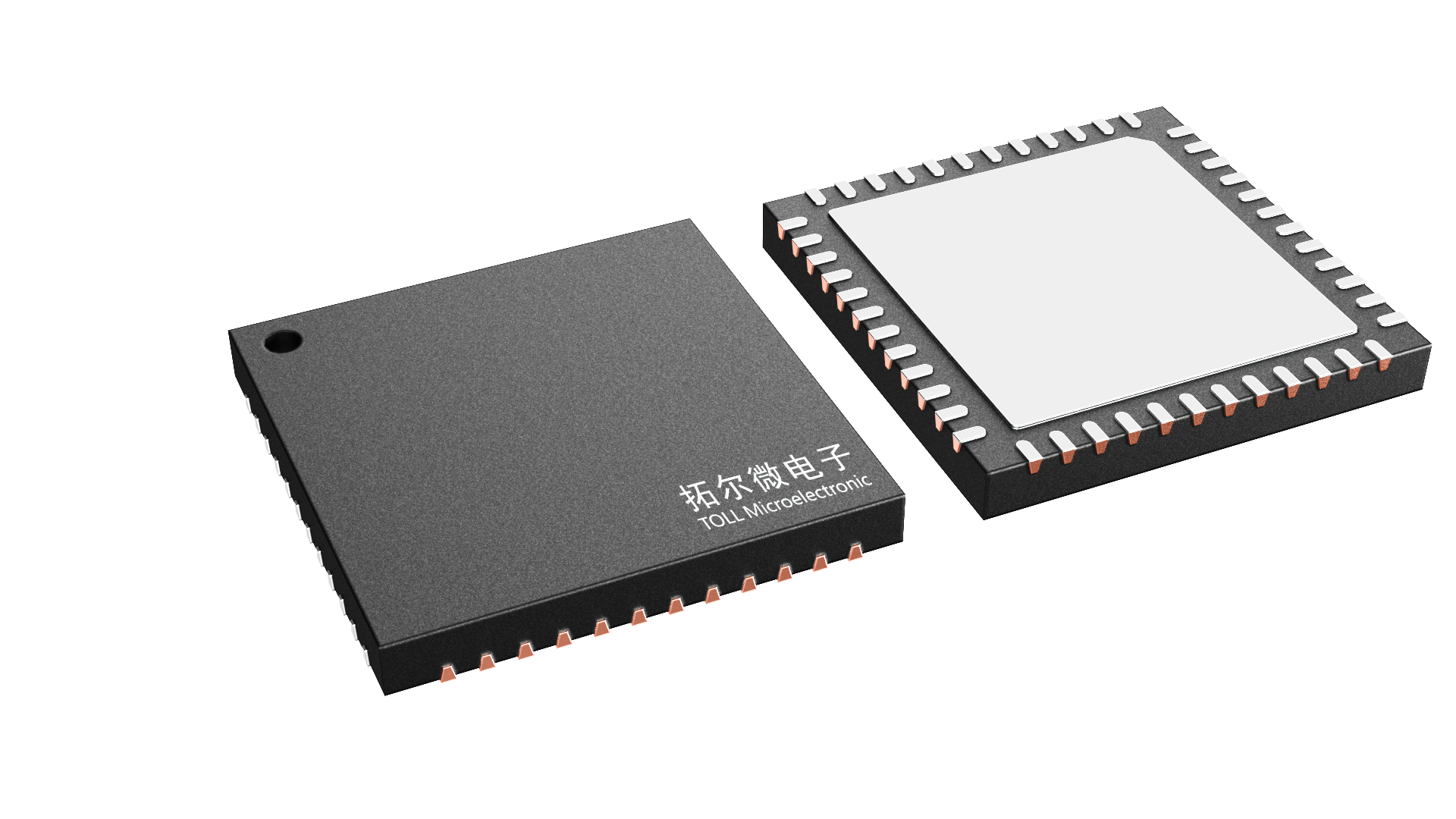

·QFN7x7-48/QFN8x8-56封裝
PoE作為通信領域的一項重要技術成果，其發展歷程充滿了挑戰與機遇。隨著技術的不斷進步和市場不斷擴大，為了提高電力輸出水平和系統效率，PoE標準不斷更新，拓爾將繼續探尋PoE領域，堅持創(chuàng )新持續研發，打造一流的PSE和PD芯片產品，為客戶提供更完整的解決方案。
