電動充電口蓋是現代車輛的一個重要部件，用于保護車輛充電口和充電線路的安全。根據使用方式的不同，電動充電口蓋可以分為手動和電動兩種類型。手動充電口蓋需要手動打開和關閉，而電動充電口蓋則可以通過電子控制系統和電動馬達來實現自動打開和關閉。
▲應用場景圖
電動充電口蓋的開關控制需要依賴電子控制系統，該系統通常由一組傳感器、控制器、驅動IC等組成。傳感器會(huì )通過感應車門的開啟或鎖定信號，判斷當前的充電狀態，并發出相應的控制指令?？刂破鲿?huì )根據傳感器的信號控制電動馬達的啟動和停止，確保充電口蓋的順利開啟和關閉。驅動IC則在控制器發出的指令下，完成對電動馬達電流的開關控制。
▲示意圖
當前汽車口蓋主要使用直流有刷方案為主，打開/關閉控制方式為電機正轉/反轉。TOLL推出驅動方案：TMI8116-Q1內建電流檢測 峰值電流3.5A直流有刷驅動（性?xún)r(jià)比方案）· 輸出內阻Rdson(HS+LS): 0.18ohm@1A，峰值電流達10A· 內建電流檢測功能，無需外部功率電阻即可實現精確電流采樣· 三種可設定控制模式:PWM模式，PH/EN模式，獨立半橋模式(2路獨立)· 內置多種保護及故障檢測模式: 限流，OCP，OTP，UVLO，nFaulte

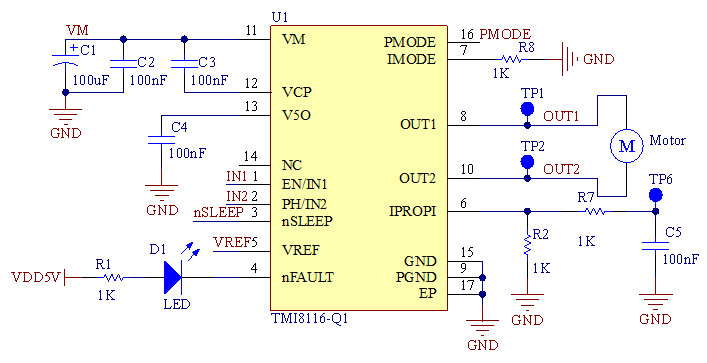

▲ TMI8116-Q1應用原理圖
TMI8116-Q1集成電流采樣功能， 通過Ripropi將IPROPI引腳流出的 比例電流轉換為電壓，實現對負載電流的實時檢測:
Vipropi = IOUTx1000x10-6xRipropi

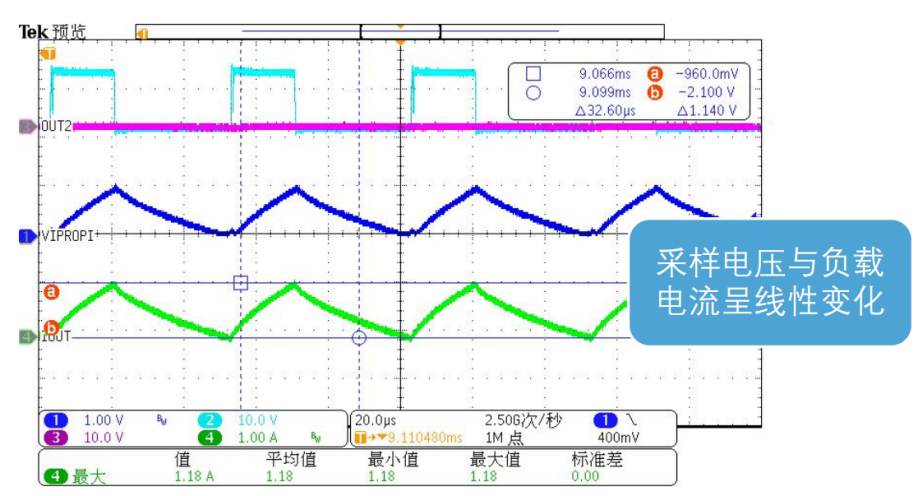

▲ TMI8116-Q1測試條件：PWM頻率=20kHz，duty=80%，Ripropi=1k
感受客戶的挑戰和壓力，提供一流的芯片解決方案和服務，持續為客戶創(chuàng )造最大價值。對于汽車行業，我們努力幫助汽車制造商提高汽車安全性，并通過半導體技術降低電子產品成本，加速汽車的智能化進程，讓每個人在科技創(chuàng )新中受益。我們將持續投入創(chuàng )新研發，助力客戶把產品做得更可靠、更高效、更智能、更實惠。
