驅動能力強丨集成過流保護功能的N+N全橋柵極驅動TMI8723/N，大電流直流有刷驅動應用的最優選

醫療床、晾衣架、升降桌、智能窗簾等升降設備已經越來越多的進入日常的工作和生活，帶來不同體驗感的同時，給人們帶來了極大便利。而這些便利功能的實現，均離不開芯片的支撐。拓爾微推出TMI8723/N，是一款集成過流保護功能的單通道全橋N+N 柵極驅動芯片，驅動MOS平均電流達到15A，峰值電流可達40A，保護功能齊全，小封裝，做到成本與體積的完美壓縮。不僅僅是升降設備，還適用于洗地機、兒童玩具車、泵等大功率電動工具，使用場景豐富。

驅動能力強，使用場景豐富

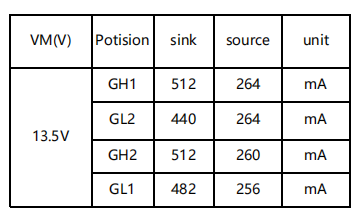

TMI8723/N輸出驅動電壓VGS=10V，使MOS的導通效率更高。TMI8723/N具備Source/Sink 250mA/500mA的NMOS Gate驅動能力，驅動MOS平均電流達到15A和峰值電流40A。優秀的驅動能力，使其可驅動大部分MOS，特別適用于電流偏大的場合。下表為GHx-OUTx端接22nF電容在VM=13.5V下的驅動能力:

集成過流保護功能，簡化設計

TMI8723/N可通過控制VDS引腳來實現不同的過流保護（OCP）閾值設置：VDS引腳可以對地下拉電阻，根據電阻的大小來選擇觸發過流保護時MOS的VDS電壓，也可以直接在VDS引腳加電壓，當電壓大于4.5V時，選擇屏蔽Vds保護功能。

過流保護計算公式：I_OCP=V_DS/R_DSON

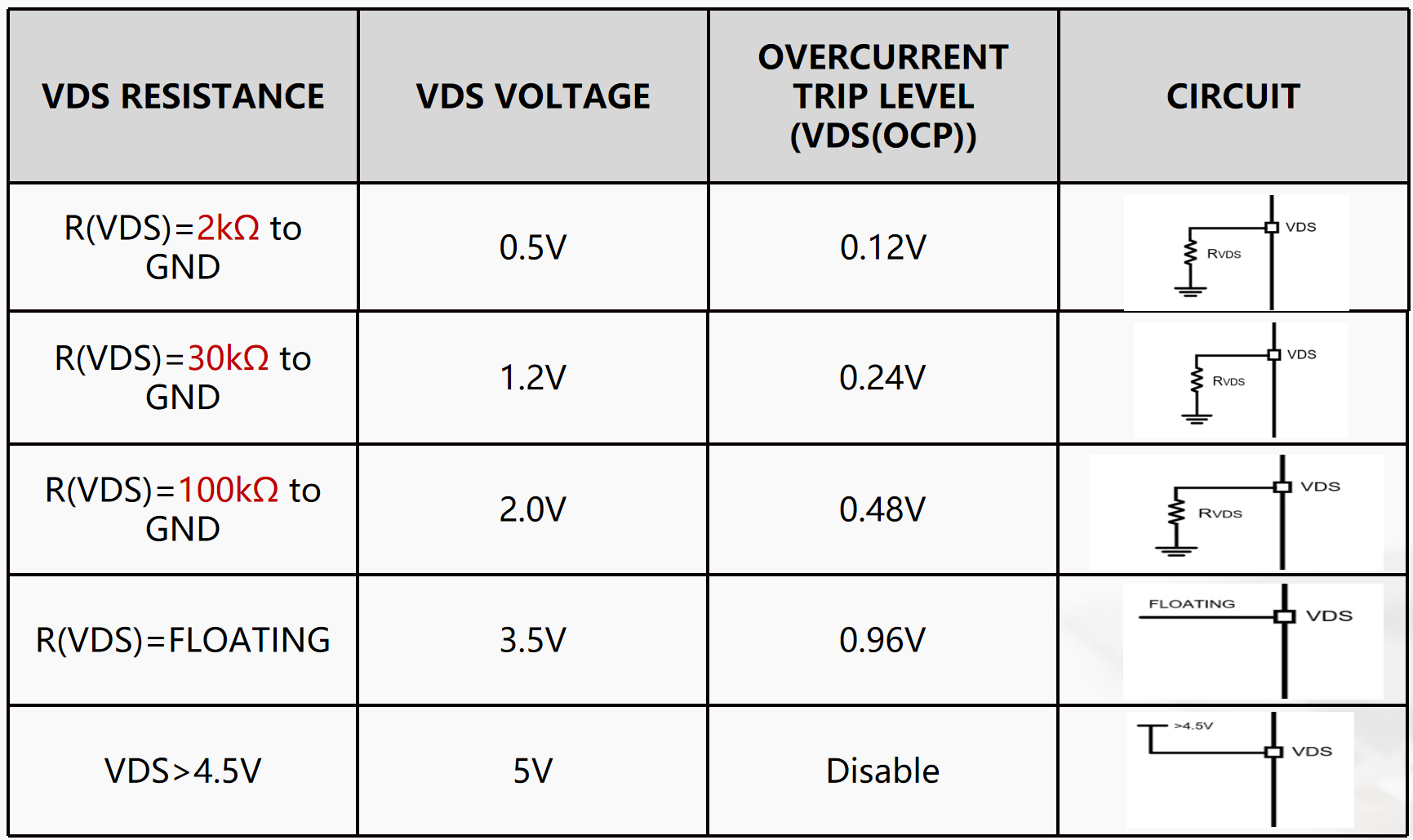

Vds引腳電阻與VDS電壓對照表

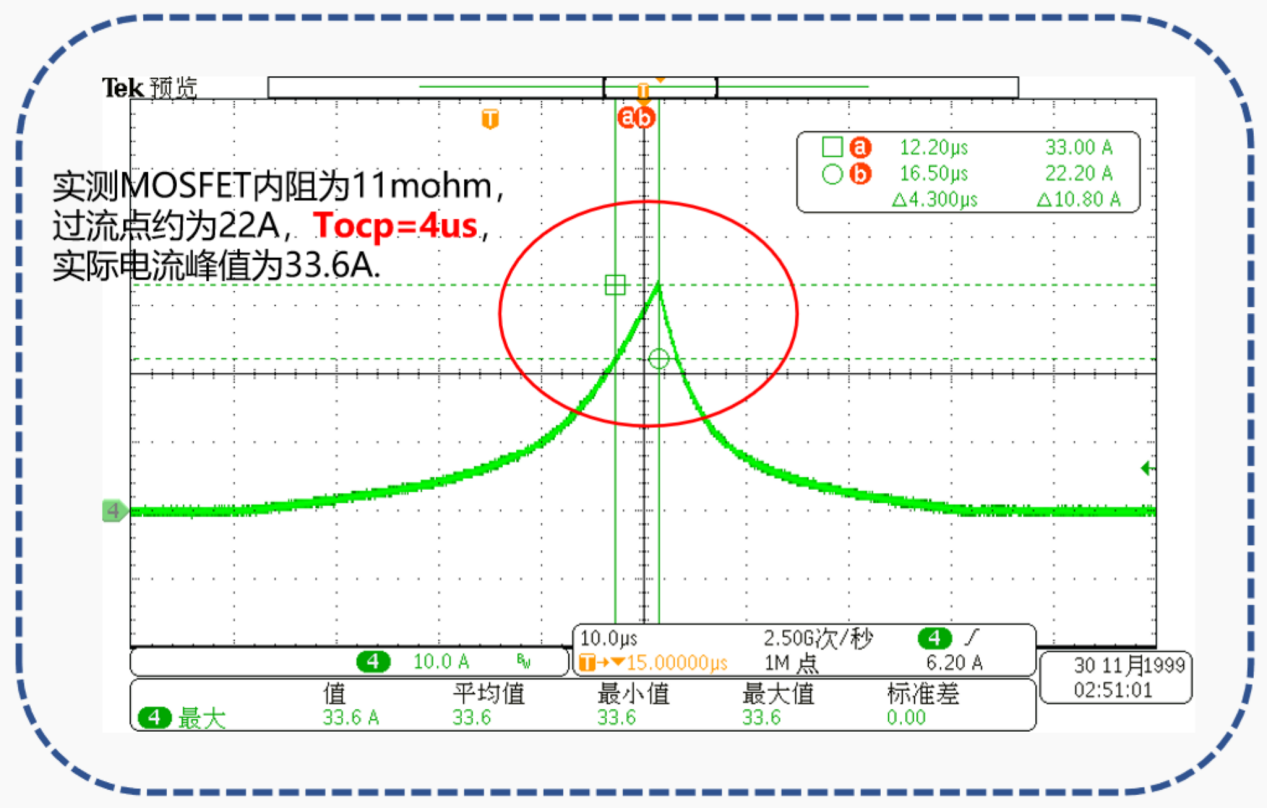

下圖為實測波形：

（測試條件：Rvds=30kΩ（VDS=0.24V）VM=12V 負載=74uH電感 XXX6045）

OCP實測波形

內置多種保護功能和故障檢測，提高可靠性

TMI8723內部集成OCP、OTP、UVLO多種保護功能，在應用中不易失效更加可靠，且電路簡單進一步降低故障率，提高系統可靠性。

在此基礎上，TMI8723N增加了nFAULT故障檢測引腳，可對欠壓、過流、過溫、電荷泵欠壓等情況進行異常反饋；當出現以上異常時，nFAULT引腳被拉低，H橋禁用。

TMI8723N還增加了PH/EN和獨立半橋（2路獨立）邏輯控制，使用更加靈活；

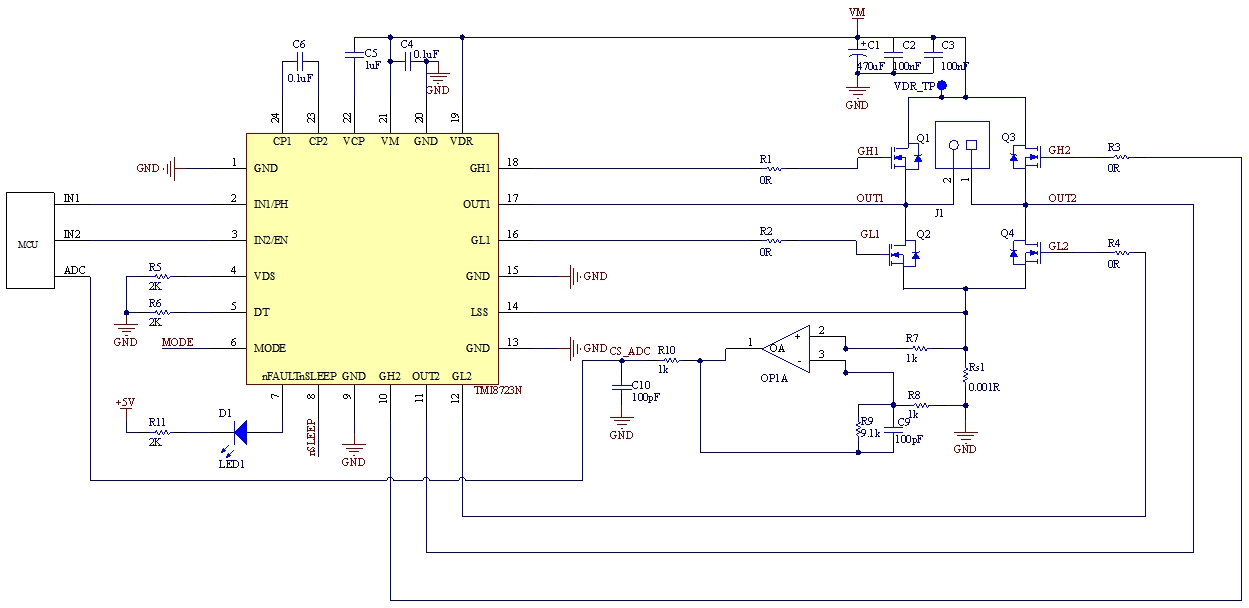

TMI8723N應用原理圖

產品特點：

• 1通道全橋柵極驅動芯片，驅動2路N+N MOS

• 輸出驅動電壓：VGS=10V

• 邏輯控制：PWM（TMI8723）；PWM、PH/EN、獨立半橋模式（TMI8723N）

• 集成過流保護功能，多檔可調過流保護閾值

• 峰值Sink/Source電流500mA/250mA

• 4檔死區時間可調（TMI8723N）

• 內置OTP、OCP、UVLO保護、nFAULT（8723N)

• 超小封裝：QFN3x3-16(TMI8723)/QFN4x4-24(TMI8723N)

隨著智能設備的快速發展，升降設備市場同步持續增長，未來用戶需求也會(huì )日益增加，而大功率驅動產品是其中必不可少的部分，拓爾微將持之以恒地做好底層芯片解決方案長足研究，為解決市場需求和行業發展助力。
